   Bericht zur Hochspannungsleitung und Abstand


Welche Leitungen gibt es?

Es gibt Folgende genormte Leitungen:


- 230/400V Niederspannung für Häuser und Quartierleitungen
- 1000V
- 8000V Mittelspannung von Unterwerk zu Trafostationen
- 16000V
- 50000V
- 110000V Hochspannung Überlandleitungen
- 220000V
- 380000V
- 440000V



Bitte klicken Sie auf
das Bild , um eine vergrösserte
Ansicht zu erhalten.

Die Leitungen sind immer auf zwei Arten zu Betrachten:



1. Elektrisches Feld
2. Magnetisches Feld






In diesem Bild links  ist lediglich das Magnetfeld dargestellt.
(In Blau). Beachten Sie bitte, dass das Magnetfeld auch in den Boden hinein wirkt.
Elektrische und magnetische Felder finden Sie aber nicht nur unter Hochspannungsleitungen, sondern auch bei sich Zuhause, beispielsweise beim Fernseher.
Im Bild rechts sehen Sie einen Fernseher, welcher ein niederfrequentes elektrisches Feld (rot) und ein niederfrequentes magnetisches Feld (Blau) erzeugt.
Zwischen dem Schlafplatz und dem Fernseher steht in diesem Beispiel eine Betonmauer.
Sie erkennen, dass die niederfrequenten Felder die Mauer nicht, oder in stark abgeschwächter Form durchdringen. Die Magnetfelder hingegen durchdringen die Mauer praktisch ohne nennenswerte Verluste.

Wäre die Wand aus Holz, so würden die niederfrequenten elektrischen Felder weit weniger abgeschirmt werden.

Backsteinmauer:

Rot: Hochspannungsleitung
Grün: Kompensationsleiter.
Kehren wir zurück zu den Hochspannungsleitungen:

Auch hier besteht die Möglichkeit, die niederfrequente elektrische Belastung zu verringern.

Die Anordnung eines geerdeten Kompensations- oder Begleitleiters, wie aus nebenstehender Figur ersichtlich, bringt eine Feldverminderung um bis zu 80% Solche Begleitleiter können Sie oft in der Nähe von Wohnsiedlungen, etc. beobachten. Strom brauchen wir. Ein Leben ohne ist fast nicht mehr vorstellbar. Mit geeigneten Massnahmen ist es auch bei Hochspannungsleitungen oft möglich, die Elektrosmogbelastung zu reduzieren.


1. Elektrisches Feld

230V = 0.5m
1000V = 1m
8000V = 3m
16000V = 6m
50000V = 15m
110000V = 35m
220000V =  60m
380000V = 100m
440000V = 120m

 - die Einheit hierfür ist V/m, das heisst die beiden Komponenten sind die Spannung und der Abstand.
 - wenn man nun nach den Zeichnungen der Branche geht, so ist nach 100m praktisch nichts mehr zu messen.


 Das deshalb, weil die Abnahme des El. Feldes Quadratisch ist. ( Siehe Bild)
 Rechnerisch ergibt das für die anderen Spannungen folgende Abstände:

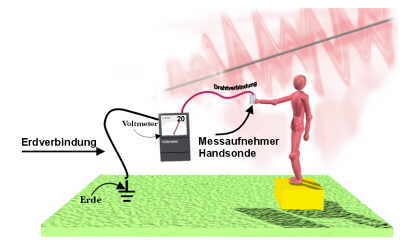

Messen der Ankopplungsspannung mit dem AC-BioController
Dieses Verfahren ist für den Wohnbereich bestens geeignet.
Wenn man die Werte messen will braucht man entweder ein hochohmiges Voltmeter, das die Ankoppelungsspannung am betreffenden Körper gegen neutrale Erde messen kann. Oder man hat ein Isotropes Messgerät, dass eine genormte Distanz misst und auf einen Meter umrechnet. ( offizielles Verfahren) .

Vergessen darf man nicht, dass die Freileitung in einer bestimmten Höhe ab Boden montiert ist.
Also ist die Hypotenuse als Abstand zu betrachten ist . Auch Radius genannt.
Dieses Feld ist unabhängig vom Strom!
Elektrische Felder können gut abgeschirmt werden!



2. Magnetisches Feld

Das magnetische Feld ist direkt abhängig vom Strom im Leiter und vom Abstand zu diesem. Gemessen wird in zwei Einheiten nämlich A/m oder der magnetischen Flussdichte in mikro Tesla bei 50 Hz oder in nano Tesla, 1000 nano Tesla  = 1 mikro Tesla.

Wenn wir jetzt analog zur Spannung eine Abstandstabelle gemäss Bild anfertigen so ist auch da zu beachten, dass es der Radius oder Hypotenuse ist.

1200A= 100m Werte im Netz- und Freileitungen
1000A=   85m
800A=   67m
600A=   50m
400A=   35m Werte in Quartieren und Reihenhaus- und Hausleitungen
200A=   17m
100A=     9m
80A=     7m
60A=     5m
40A=     3.5m Werte in Häusern und Verbrauchern
20A=     1,7m
10A=     0.8m

Was ganz wichtig ist, dies sind die maximal Werte. Je nach Richtung der Leitung ist der Wert tiefer.

Wenn man denn Lastverlauf einer Ew - Leitung betrachtet so ist der max. Wert unter der Woche zwischen 1100 bis 1200 an Arbeitstagen. Den Rest des Tages sind etwa 60% des max. Wertes zu verzeichnen und am Abend und in der Nacht sinkt die Belastung auf ca. 30- 50% je nach Art der zu versorgenden Gegend. Auch Saison und Temperatur sind von grosser Bedeutung Heizungen und Warmwasserversorgungen.

Grenzwerte und Biologische Werte

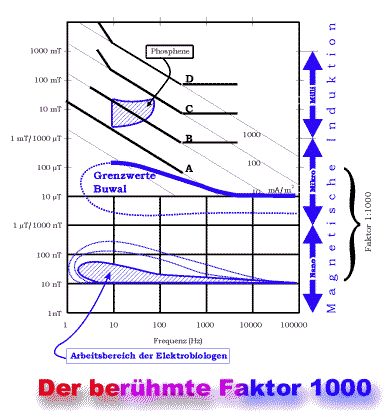

Die neue NISV Verordnung des Bundesrates erlaubt Produktehaftpflichtwerte bei 50 Hz von  5000 V/m und 100 mikro Tesla.
Dies hat nichts mit einer Empfehlung am Schlafplatz eines Menschen zu tun!
Diese werden von Elektrobiologen im Bereich von 100 milli Volt und 50 nano Tesla empfohlen, weil bei diesen Werten kein Fall von Krankheiten bekannt ist!
Differenz Faktor 1000 x !!!!!!!
